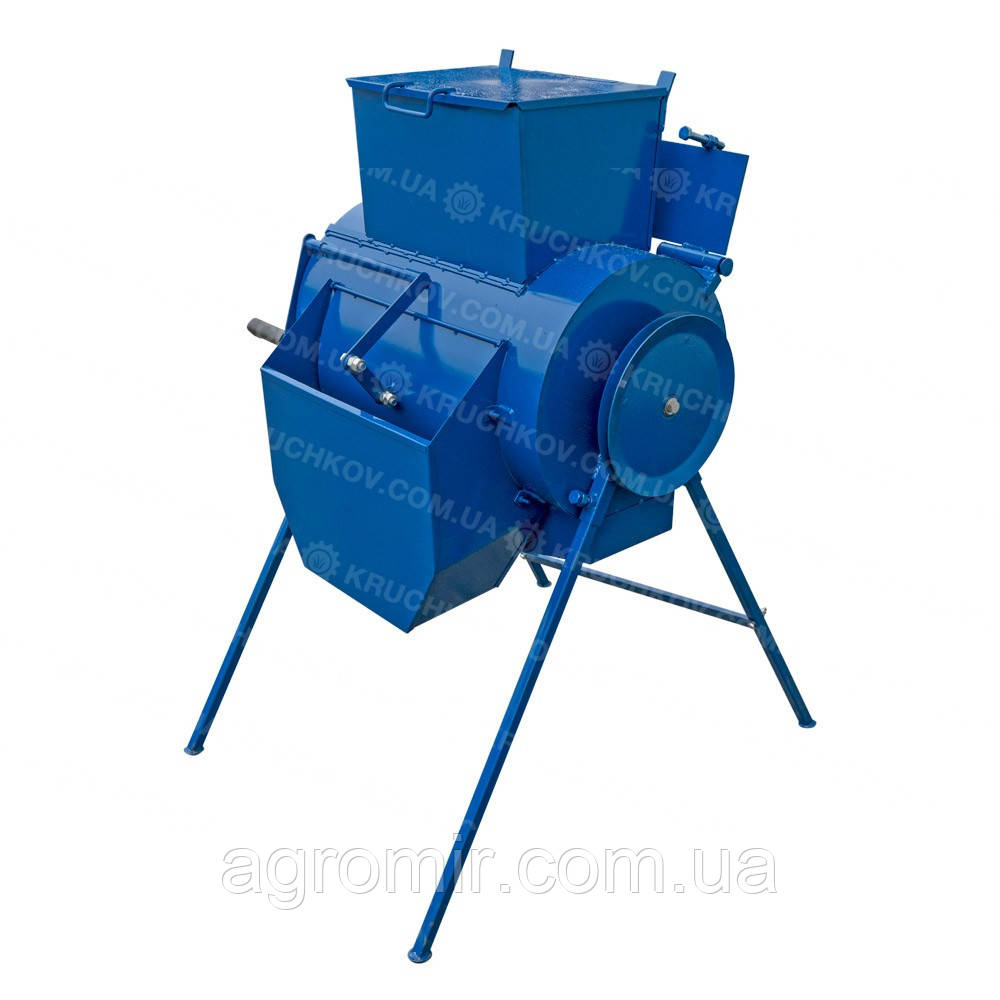

Кукурудзадзолущилка (КЛ1)

Кукурудзолущилка, КЛ1, призначена для відділення зерна кукурудзи від качана. Виконавчий механізм лущилки дозволяє використовувати в якості привода такі агрегати: важкий мотоблок типу Zirka-61, мототрактор, виготовлений на його базі, та електродвигун.

Важлива інформація

Кукурудзолущилка, КЛ1, ‒ побутовий пристрій, не призначений для використання в промислових цілях!

Перед молотінням початки кукурудзи слід якісно висушити.

Зерна кукурудзи після молотіння в молотильній камері лущилки КЛ1 не придатні для використання у якості насіннєвого матеріалу.

Основні вузли кукурудзолущилки:

• молотильна камера;
• бункер завантаження;
• бункер вивантаження;
• лоток для очищених зерен;
• опорні ніжки;
• вал молотильної камери;
• шків.

Опис конструкції

Основний вузол кукурудзолущилки ‒ молотильна камера. У молотильній камері розміщується вал з ланцюгами. Вал діаметром 53 мм встановлений на підшипники марки 205. Посадкові місця розбірні. До вала за допомогою сталевих скоб кріпиться 8 ланцюгів довжиною 150 мм. Діаметр прутка ланки 5 мм. Один кінець вала має виліт для установки шківа. Шків кріпиться на вал на шпонкове з'єднання. Зовнішній діаметр шківа ‒ 270 мм. Посадковий отвір шківа має діаметр 25 мм. Шків розрахований на застосування клиноремінних ланцюгів профілю «B».

У верхній частині молотильної камери розміщується бункер завантаження. Молотильна камера і бункери завантаження і вивантаження виготовлені з листової сталі. Бункер завантаження відділений від молотильної камери шиберною заслінкою.

У нижній частині молотильної камери розміщується лоток для збирання очищених зерен. Лоток відділений від камери сепараторною сіткою з діаметром отворів 15 мм. До молотильної камери на болтові кріплення кріпиться бункер вивантаження і опорні ніжки. Ніжки виготовлені зі сталевого профілю перерізом 20 × 20 мм. Пара ніжок, розташованих з протилежної від бункера вивантаження сторони, має підсилювач, виготовлений зі сталевого куточка 25 × 25 мм, товщина 3 мм.

Принцип дії

Обмолот початків кукурудзи здійснюється в молотильній камері завдяки механічному впливу ланцюгів, прикріплених до обертального вала. Відділені від початків зерна сипляться через сепараторну сітку в лоток для очищених зерен і під дією сили тяжіння та вібрації скочуються по похилій поверхні лотка в тару. Після завершення обмолоту оператор відкриває бункер вивантаження і ланцюги викидають качани назовні.

Порядок роботи з кукурудзолущилкою:

• під’єднати лущилку до приводного механізму;
• впевнитися, що лущилка встановлена надійно і спирається на 4 ніжки;
• запустити приводний механізм;
• відкрити кришку бункера завантаження, впевнитись, що шиберна заслінка закрита, і тільки після цього помістити в бункер початки кукурудзи;
• відкрити шиберну заслінку;
• після закінчення молотіння відкрити бункер вивантаження і дочекатися очищення молотильної камери від качанів.

На цьому цикл закінчується.

Типи і характеристики приводних механізмів

• Електродвигун

Завод-виробник не комплектує кукурудзолущилку електродвигуном. Замовник має самостійно придбати двигун і шків у спеціалізованому або інтернет-магазині.

Потужність двигуна: 1,5 кВт.

Частота обертання вала: 3000 об/хв.

Діаметр шківа: 140 мм.

• Мотоблок с двигуном водяного охолодження.

Для підключення лущилки до мотоблока слід придбати спеціальну перехідну рамку, артикул КЛд1. Переходьте за посиланням.

• Мототрактор, виготовлений на основі кіт-набору нашого виробництва.

Для підключення лущилки до мототрактора необхідна додаткова комплектація ‒ перехідна рамка, артикул КЛд2. Переходьте за посиланням.

Габаритні розміри в розібраному вигляді:

900 × 830 × 600 мм

Габаритні розміри кукурудзолущилки в зібраному вигляді:

1230 × 1040 × 800 мм

Вага: 37 кг.

Найменування в прайсі: Кукурудзолущилка, КЛ1

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
