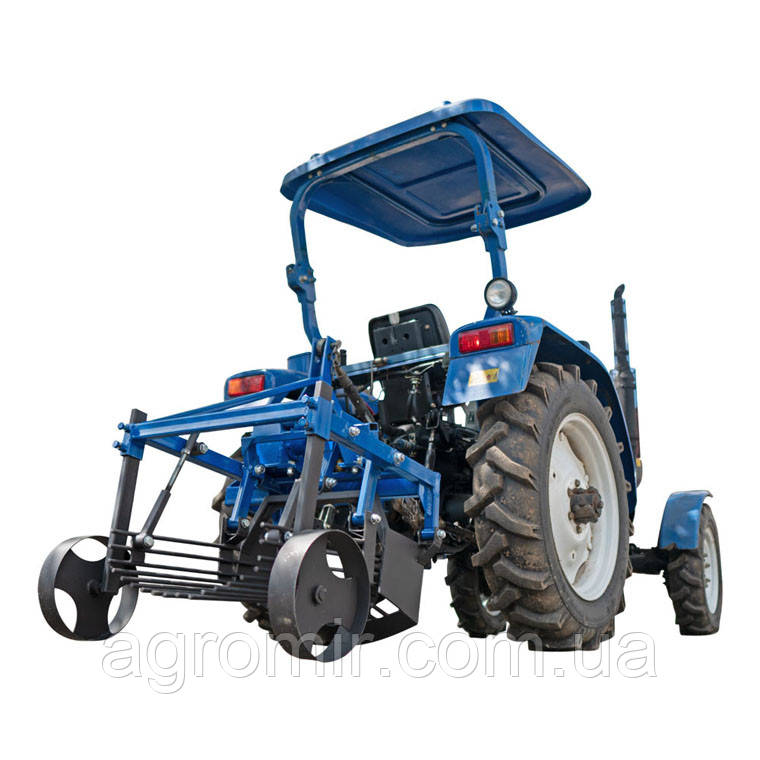

Картоплекопач однорядний вібраційний 2-ексцентриковий для мінітрактора (КК21)

Однорядний картоплекопач КК21 призначений для використання з мінітракторами потужністю від 16 до 24 к. с. і вагою близько 1100 кг.

Ці параметри є оптимальними і перевіреними на численних польових випробуваннях. При підключенні до більш або менш потужної техніки, але з аналогічними параметрами причіпного вузла і ВВП ми не можемо гарантувати оптимальну роботу картоплекопача!

При розробці моделі КК21 за основу було взято двохексцентриковий механічний картоплекопач нашого виробництва, модель КК8. Це дозволило розробити новий виріб з урахуванням необхідних конструктивних змін для агрегатування з мінітракторами.

Умови ефективної роботи однорядного картоплекопача

Для оптимальної роботи необхідно попередньо очистити ділянку від бадилля і бур'янів.

Принцип роботи

Однорядний картоплекопач КК21 приводиться в дію від вала відбору потужності мінітрактора через карданний вал. На рамі картоплекопача встановлений редуктор оригінальної конструкції, який приводить в дію механізм активного ножа і грохота. У редукторі встановлена пара конічних шестерень. Для підключення шліцевого валу редуктора до вала відбору потужності мінітрактора необхідний карданний вал на 6 шліців. Необхідні оберти вала відбору потужності трактора для оптимальної роботи картоплекопача ‒ 540 об/хв.

У конструкції однорядного картоплекопача можна виділити наступні елементи:

• рама;

• активний ніж;
• гуркіт;
• причіпний пристрій на 3 точки;
• опорні колеса;
• редуктор оригінальної конструкції (в зборі).

Просторовий каркас рами картоплекопача виготовлений із сталевого профілю перетином 40 × 40 мм, товщина стінки 2 мм. Застосування перемичок, розтяжок і підсилювачів забезпечує необхідну міцність і надійність виробу.

Встановлено причіпні пальці діаметром 22 мм.

Регулювання глибини викопування здійснюється завдяки навісній системі трактора і опорним колесам. Є можливість регулювання кута атаки, також за допомогою навісної системи трактора. Опорні колеса кріпляться за допомогою болтових з’єднань, що дає можливість регулювання висоти розташування картоплекопача відносно ґрунту.

У порівнянні з мотоблочним варіантом виконання картоплекопача, модель КК21 має більшу ширину захвату активного ножа ‒ 455 мм.

Для регулювання ефективності роботи грохота передбачена можливість перестановки штанг і регулювання їх довжини.

Габаритні розміри картоплекопача

Висота ‒ 992 мм

Ширина — 919 мм

Довжина ‒ 851 мм

Вага виробу: 60 кг.

Найменування в прайсі: Картоплекопач однорядний вібраційний 2-ексцентриковий під мінітрактор, КК21.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
