Навісна система на 3 точки до мототрактора (Скаут Т18) (сц36)

Навісна система на 3 точки до мототрактора «Скаут Т-18», СЦ36.

Найменування в прайсі: навісна система на 3 точки до мототрактора (Скаут Т18), СЦ36.

Ця навісна система призначена для переобладнання навісної системи мототракторів «Скаут Т-18» з одноточкової навісної системи на триточкову. Використання триточкової навісної системи дозволяє істотно розширити функціонал і можливості регулювання трактора.

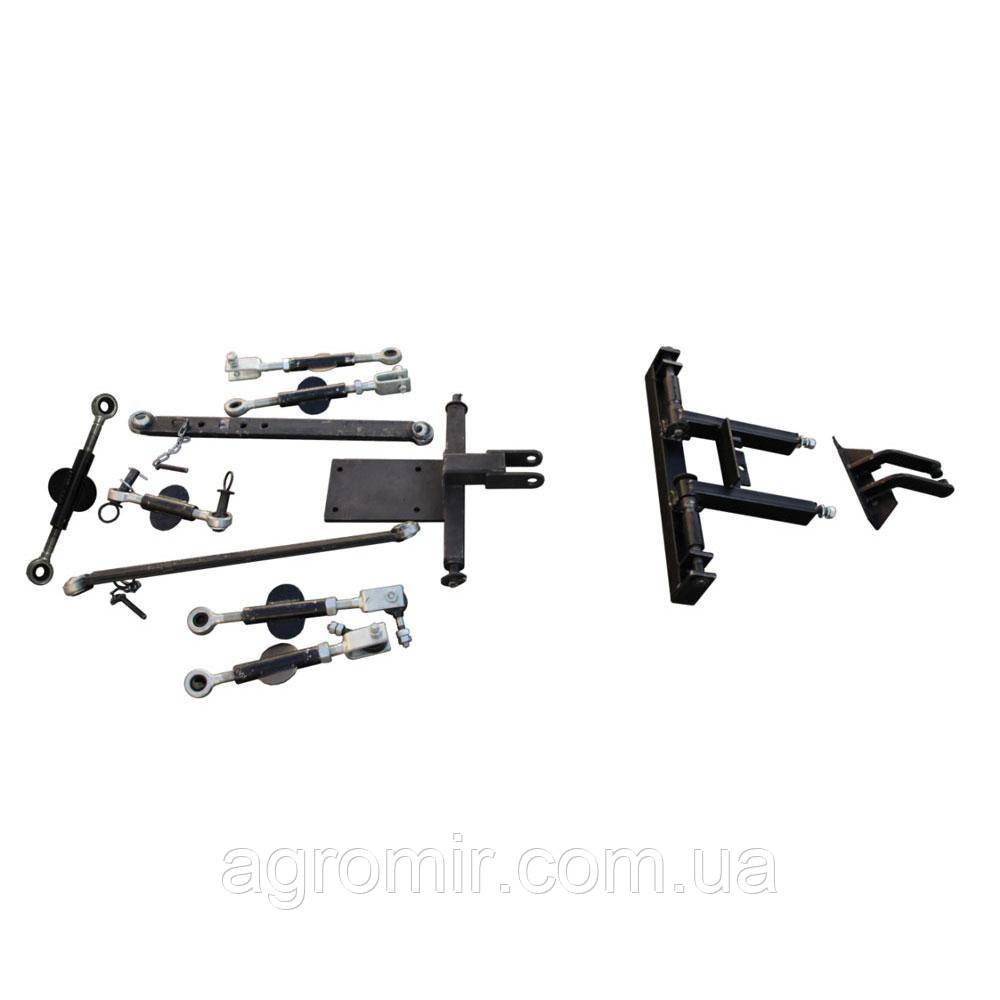

Основними вузлами цієї системи є:

• каркас;
• кронштейн гідроциліндра;
• хрестування;
• важелі;
• талреп короткий;
• талреп з приєднувальним вузлом;
• вертикальний талреп.

Каркас, або опора навісної системи, виготовлена з профільної труби 50 х 50 мм, товщина стінки складає 2 мм. Конструкція передбачає всі необхідні втулки, кріплення і додаткові ребра жорсткості, для отримання необхідного запасу міцності і надійності. Кріплення до мототрактора здійснюється за допомогою болтового з'єднання.

Кронштейн гідроциліндра складається з кутика з усіма необхідними кріпильними отворами і двох приварених спеціальних бумерангів, товщиною 10 мм.

Хрестовина монтується на місце встановлення одноточкового причіпного вузла мототрактора. У своїй основі вона має сталеву плиту з розмірами 290 х 160 мм. Товщина плити становить 10 мм. У плиті передбачено 4 кріпильних отвори, діаметром 13 мм. Над плитою розташована перемичка, у яку за допомогою спеціальних шайб встановлені пальці, для фіксації вертикальних талрепів.

Верхня точка кріплення хрестовини служить місцем для встановлення «короткого талрепа». Фіксації плити на мототракторі реалізована за допомогою болтового з'єднання.

Важелі триточкової навісної системи мають суттєвий запас міцності, адже виготовлені у вигляді двох зварених між собою сталевих смуг, шириною 50 мм і товщиною 8 мм кожна. Смуги мають кріпильні отвори для з'єднання з талрепами.

Талрепи представляють собою гвинтові з'єднання на стяжках, що дозволяють досить зручно налаштувати необхідне положення всіх вузлів навісної системи.

Стандартна комплектація навісної системи:

• каркас — 1 шт.;
• кронштейн гідроциліндра - 1 шт;
• хрестування — 1 шт.;
• важелі - 2 шт;
• талреп короткий — 1 шт.;
• талреп з приєднувальним вузлом - 2 шт;
• вертикальний талреп - 2 шт.

Вага комплекту: 38,6 кг.

Перед покупкою триточкової навісної системи під ваш мототрактор уважно вивчіть процес встановлення. За необхідності перевірте усі параметри та приєднувальні розміри, щоб упевнитися в можливості агрегатування зі своїм мототрактором. У деяких партіях мототракторів можливі незначні відмінності конструктиву, тому можуть знадобитися доопрацювання.

Ви можете більш детально ознайомитися з послідовним процесом встановлення триточкової навісної системи на мототрактор «Скаут Т-18», перейшовши за цим посиланням.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
